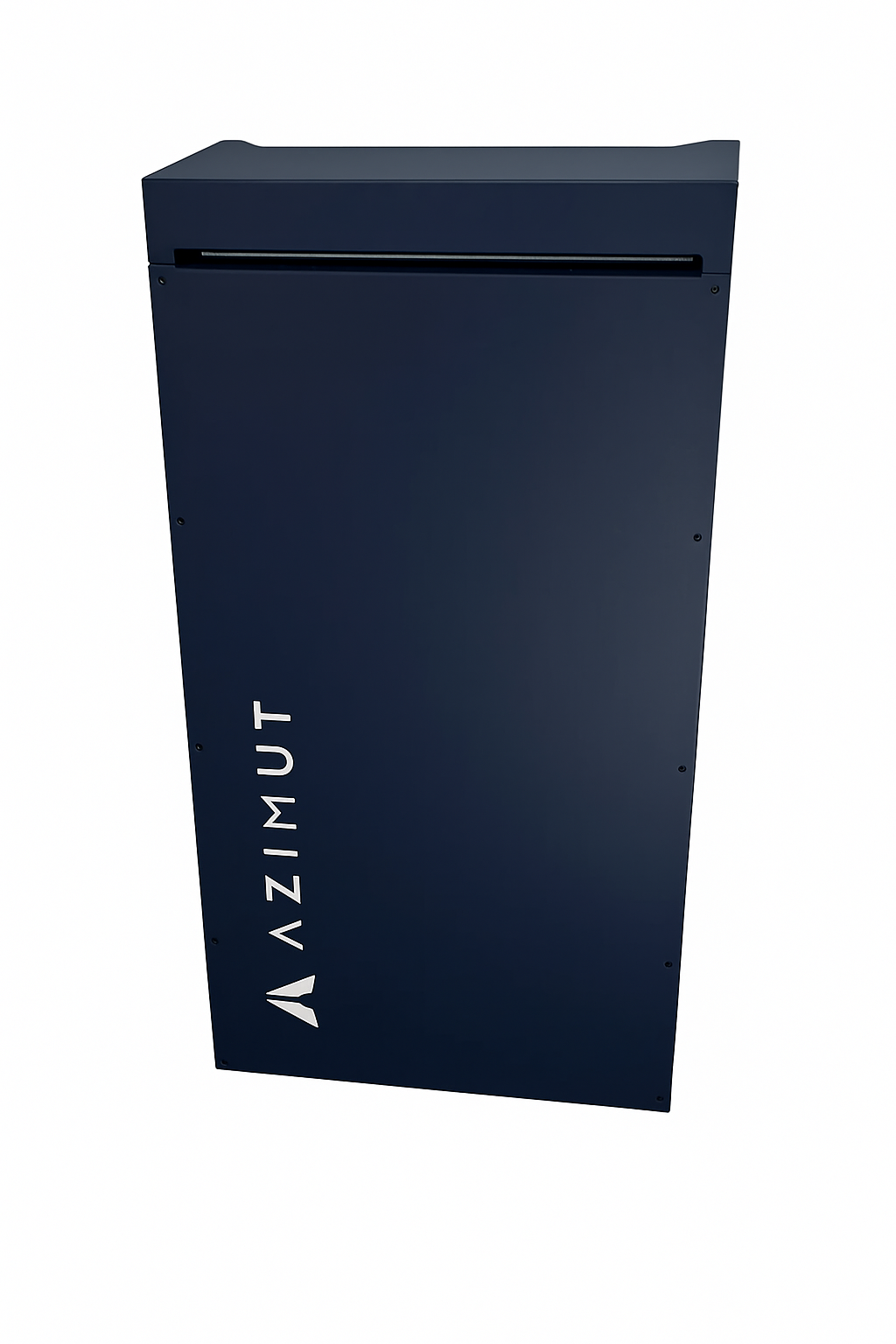

azen-230-S-PV - Module puissance

1. Alimentation (AC)

• Tension de réseau : 230 V + Neutre

• Plage de tension : 187–265 Vac

• Fréquence d’entrée : 50 Hz (plage 45–65 Hz)

• Courant d’entrée max. : 50 A

• Puissance d’entrée max. : 11 500 W

• Consommation à vide : 18 W

2. Alimentation sans coupure (îlotage)

• Puissance max. synchronisée au réseau : 11 500 W

• Puissance continue en îlotage : 4 000 W

• Puissance de pointe en îlotage : 9 000 W

• Tension de sortie en îlotage : 230 Vac ± 2 %

• Fréquence en îlotage : 50 Hz ± 0,1 %

3. Stockage (batterie LFP)

• Technologie : LiFePO₄ (LFP)

• Tension nominale : 48 V

• Puissance de charge max. :

  • 4,8 kWh : 3 700 W






• Puissance de décharge max. :

  • 4,8 kWh : 4 300 W

• Capacité interne : 4,8 à 9,6 kWh

• Capacité maximale avec extension : jusqu’à 76,8 kWh

• Durée de vie : > 8 000 cycles

• Profondeur de décharge (DoD) : 90 %

• Efficacité AC/DC : 96 %

4. Production solaire intégrée (Azen-PV avec sectionneur intégré)

• Puissance nominale MPPT : 5 300 W

• Puissance apparente AC max. : 4 500 VA

• Efficacité de conversion : 96 %

• Autoconsommation : 15 mA

• Puissance PV max. : 14 400 Wp

• Tension PV max. / de démarrage : 428 V / 120 V

• Plage MPPT : 65–428 V

• Trackers MPPT : 2

• Courant d’entrée PV max. : 18 A par tracker (20 A en court-circuit)

• Isolation : ≥ 100 kΩ

• Protections : inversion de polarité, court-circuit sortie, surchauffe

• Connectique PV : paire de connecteurs MC4 mâle + femelle par tracker

• Sectionneur PV : Intégré (différencie cette version du Azen-230 standard)

5. Données générales

• Lieu de fabrication : Belgique

• Protections intégrées :
  court-circuit, surcharge, tension batterie trop haute/basse, température excessive, tension de sortie onduleur, ondulation d’entrée

• Dimensions (HxLxP) : 115 × 56 × 37 cm (plus compact que la version standard)

• Poids (hors batteries) : 49 kg + (x × 40 kg pour modules de stockage)

• Espace libre recommandé : 10 cm autour du boîtier

• Température de fonctionnement : 0–40 °C (ventilateur de refroidissement)

• Humidité : 5–95 % RH, sans condensation

• Altitude maximale : 2 000 m

• Indice de protection : IP20

• Matériau / Couleur : Aluminium, RAL5004

• Communication : RJ45, Wi-Fi, Zigbee

• LED externe d’information : Oui (rendant l’état facilement visible)

6. Fonctions intelligentes

• UPS : alimentation sans coupure

• Autoconsommation optimisée

• Arbitrage dynamique (tarifs capacitaires, bi-horaire, contrats dynamiques, incitatifs)

• Antidécrochage : solution software + hardware

• Participation à une communauté énergétique (smart grid / Elia Flexibilité)

• Mises à jour à distance (firmware)

7. Normes et certifications

• Sécurité : EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1/-2, IEC61000-2:3, EN-IEC 63056

• Émissions & Immunité : EN 55014-1/-2, EN-IEC 61000-3-2/-3, IEC 61000-6-1/-2/-3

• Homologation Synergrid C10/26 : GLV103-06-0003
